机房配电柜、机柜线缆施工标准做法及线缆入柜方式

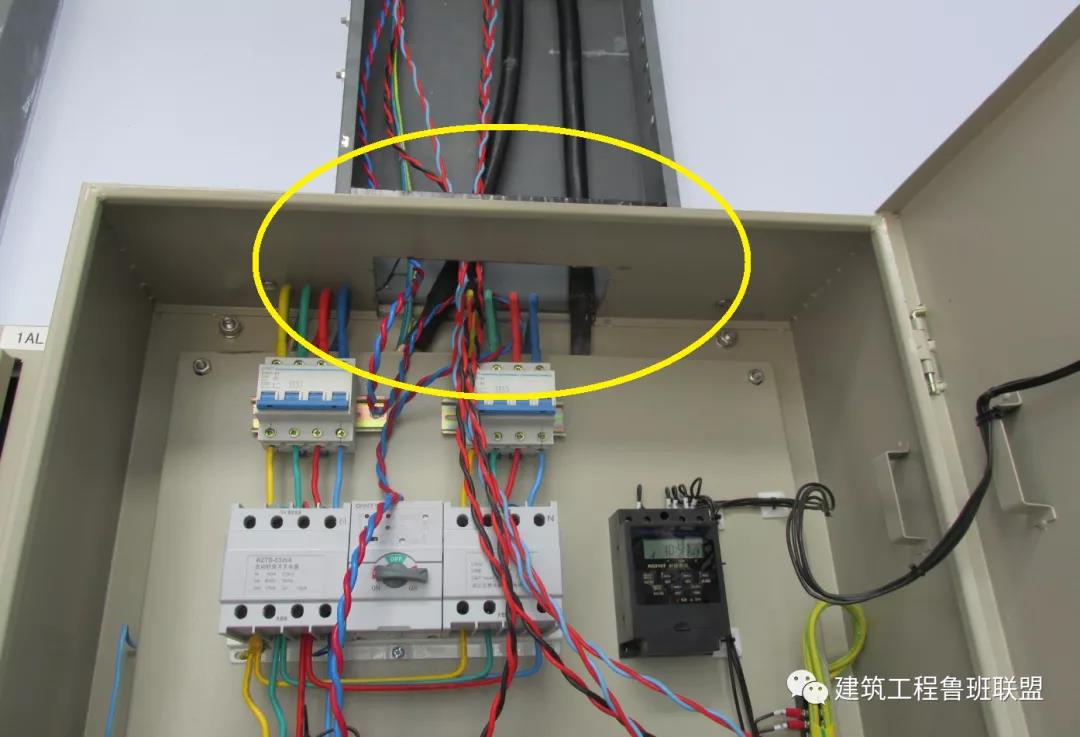

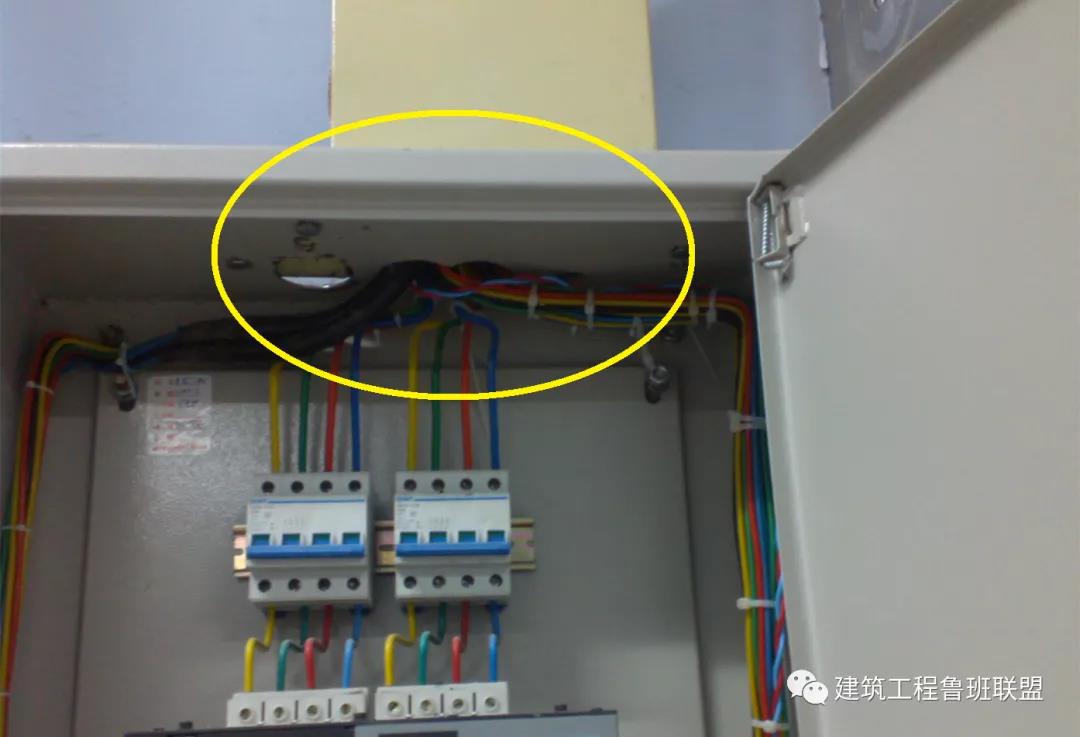

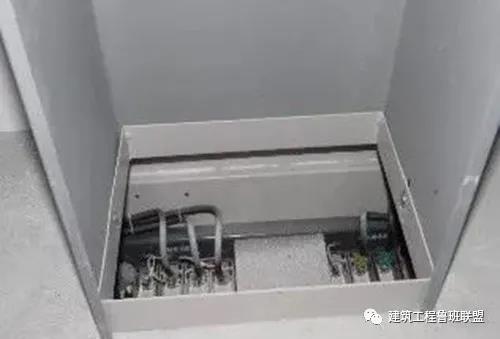

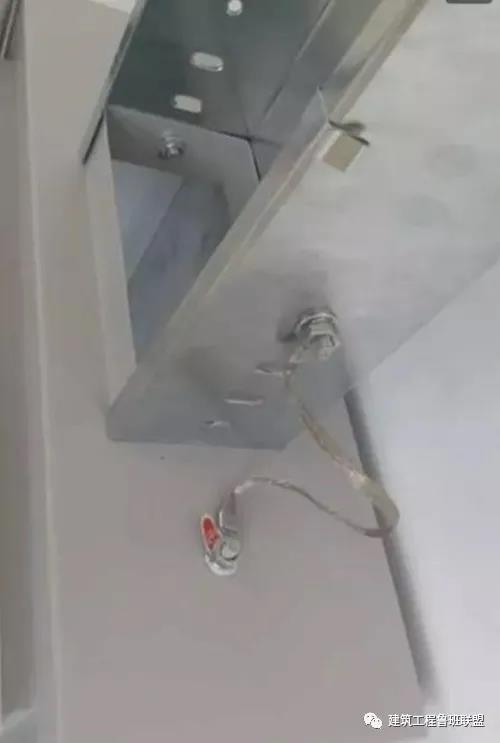

切割洞口处容易导致线缆破皮漏电

做法一

一体化预制

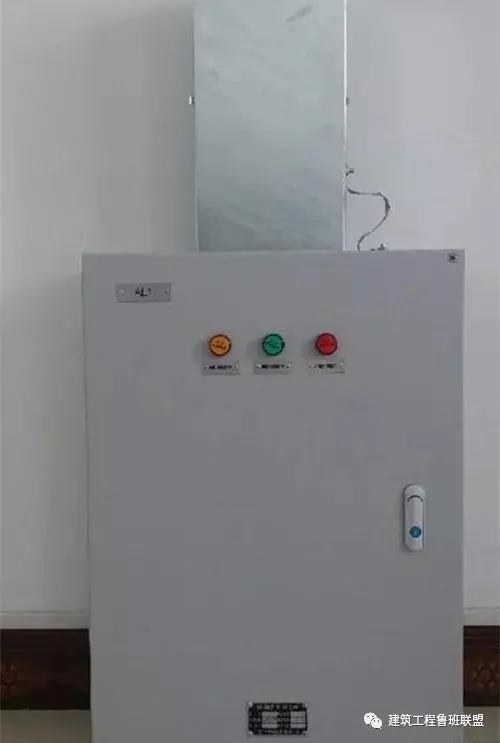

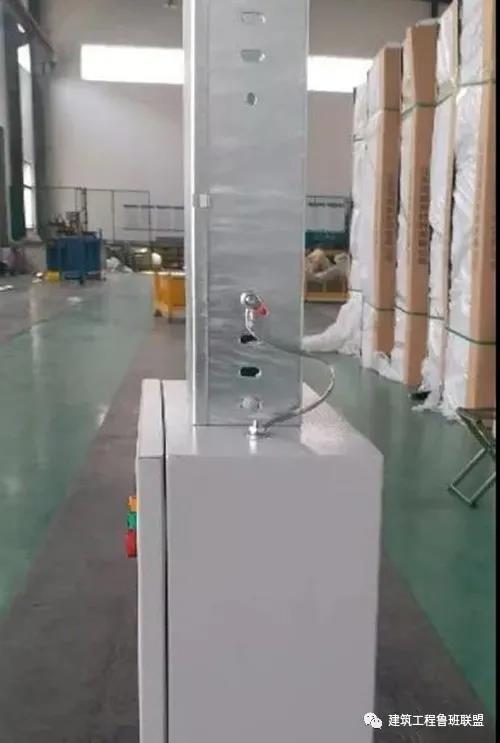

做法一展示的是中建三局三公司采用的配电箱与桥架一体化施工工法，由供应商一次加工到位，箱、柜体不用进场二次切割加工；箱、柜体与桥架连接质量美观、接缝整齐；消除由于切割的毛刺及边角损坏线、缆保护层的隐患。

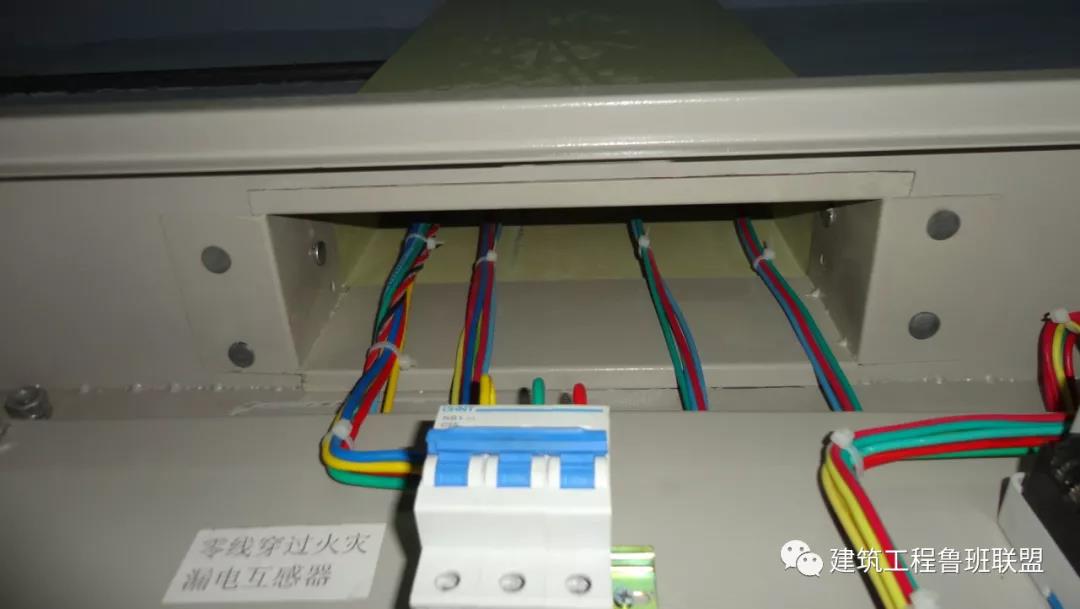

                                            配电箱与桥架一体化施工

                                                  内部视图


                                                上部视图

                                                    正视图


                                                侧视图


                                                  俯视图

使用电气桥架同等材料制作连接件，连接件由若干固定板构成矩形结构，固定板的上部设置外折边的保护板，形成光滑的圆弧，桥架内电线电缆进入配电箱、柜时，与保护装置的圆弧外折边保护板接触，可使电线电缆不受损坏，保证了电线电缆的完整性和电气安全性。

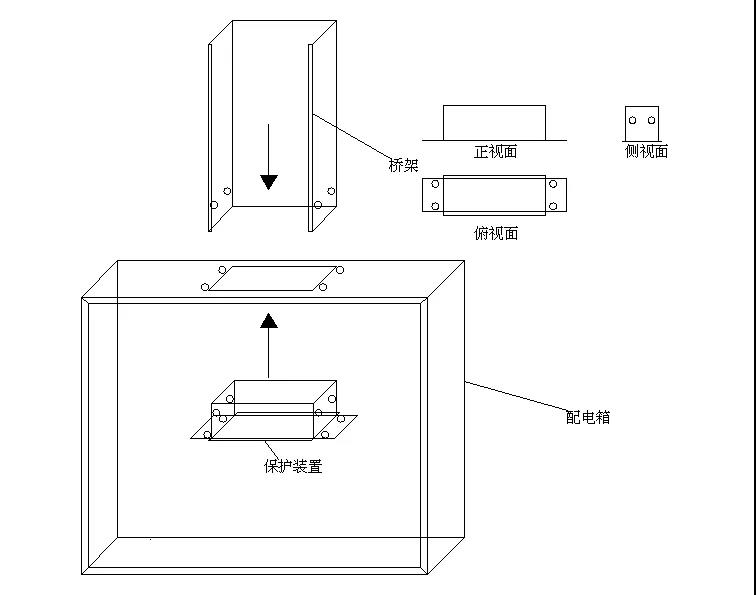

                                                                连接示意图

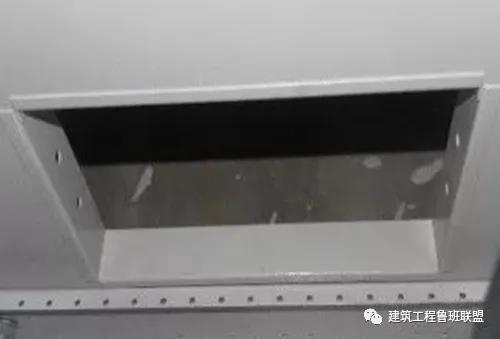

根据桥架尺寸，在桥架内电线电缆进入配电箱、柜的位置，开一个与桥架截面积相同的安装孔，把与桥架内径相同的连接件，从配电箱、柜插入桥架的安装孔内，配电箱开口要和连接件尺寸、桥架尺寸严格对应，保证接口严密。

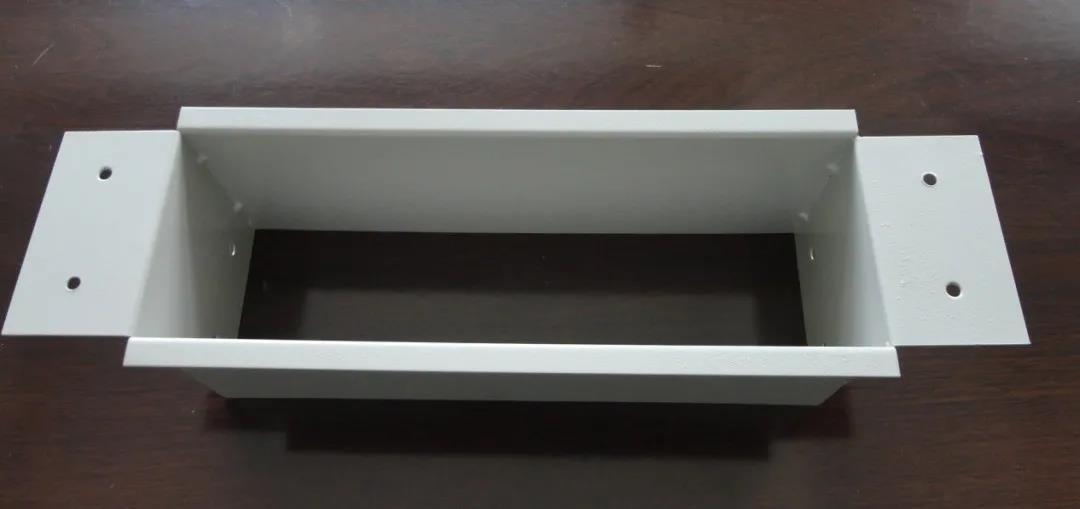

                                                                                              连接件示例

使用连接件安装桥架与配电箱，连接件从配电箱、柜的安装孔插入桥架内，保护装置的保护板和固定板上设置若干螺栓孔。用螺栓将连接件和桥架及配电箱、柜固定在一起，保证连接安全可靠。

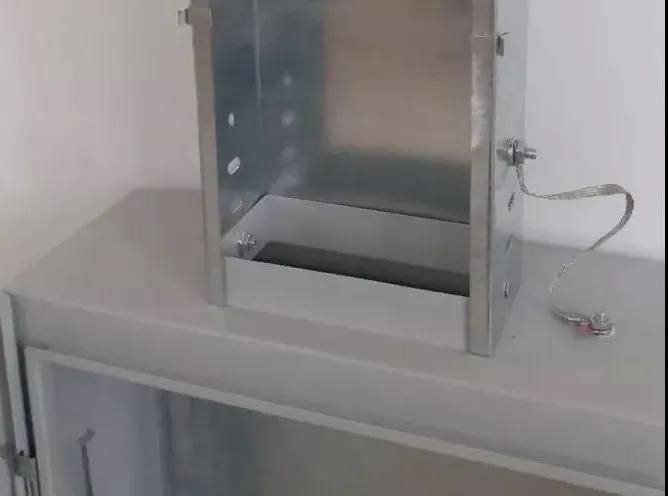

                                                                                      连接件安装示例

通过安装简便易施的连接件，桥架内电线电缆进入配电箱（柜）时，与连接件的圆弧外折边保护板接触，电线电缆不受损坏，保证了电线电缆的完整性，配电箱开口和连接件尺寸、桥架尺寸严格对应，接口严密，螺栓将保护装置和桥架及配电箱（柜）固定在一起，连接安全可靠。

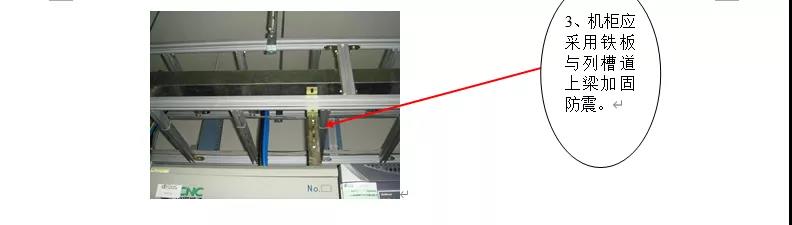

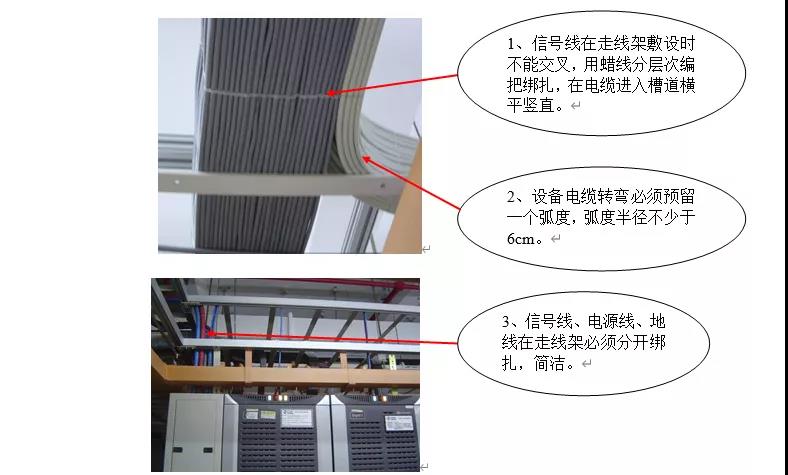

2、机柜机顶加固防震

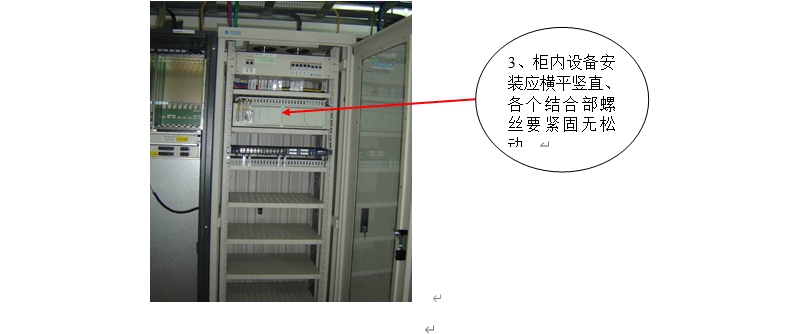

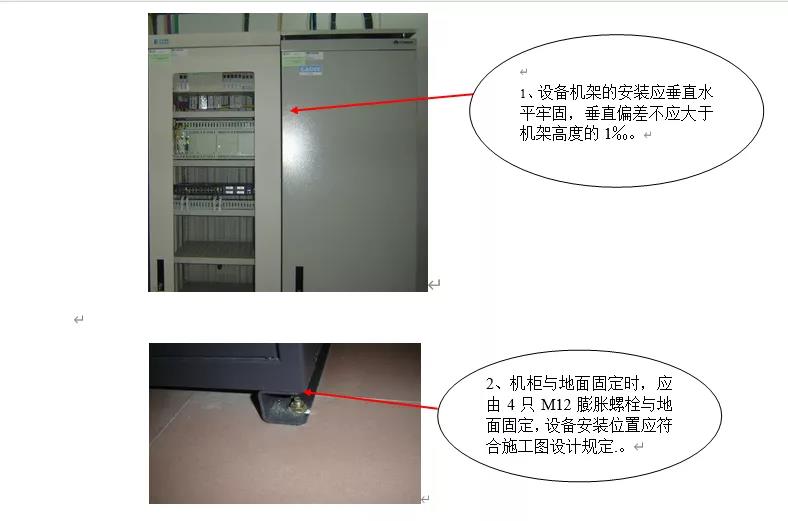

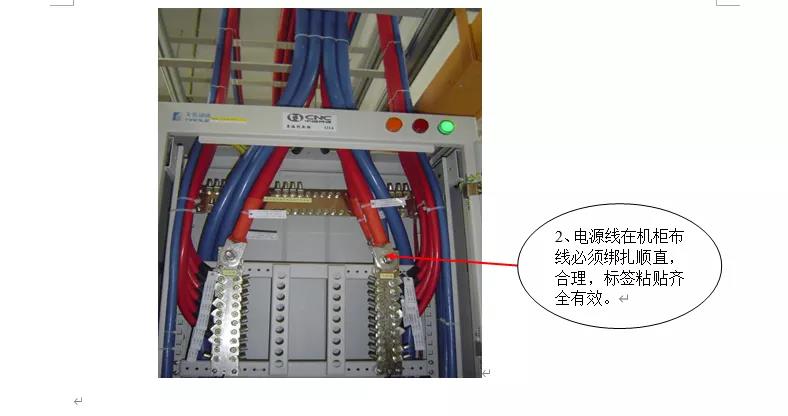

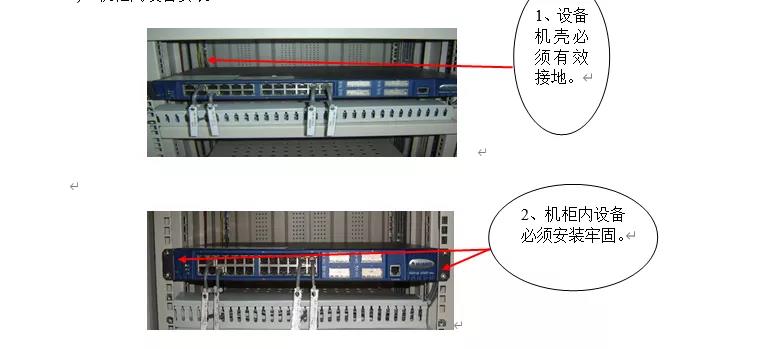

3、机柜内设备安装

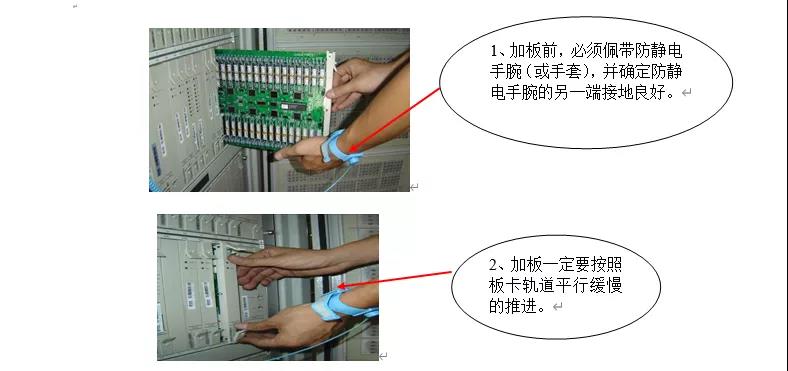

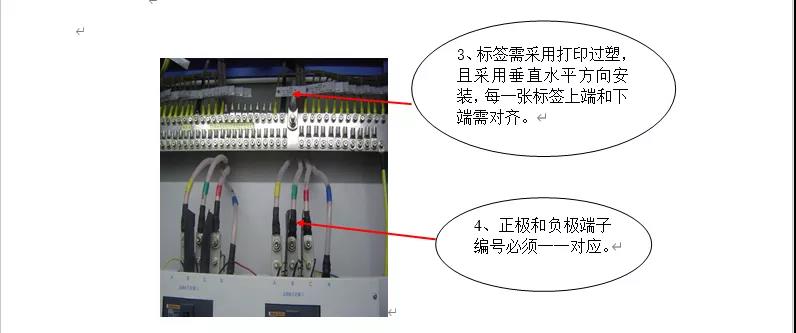

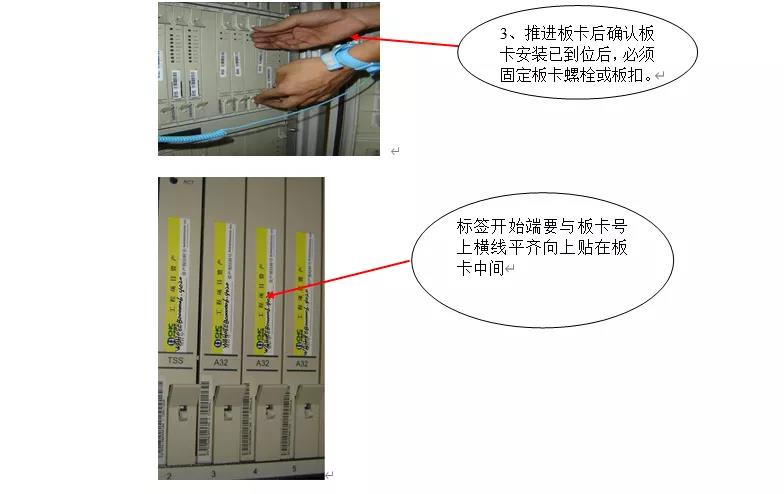

4、设备板卡及标签

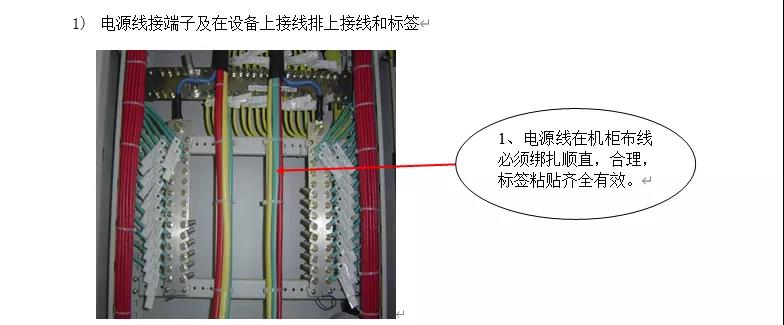

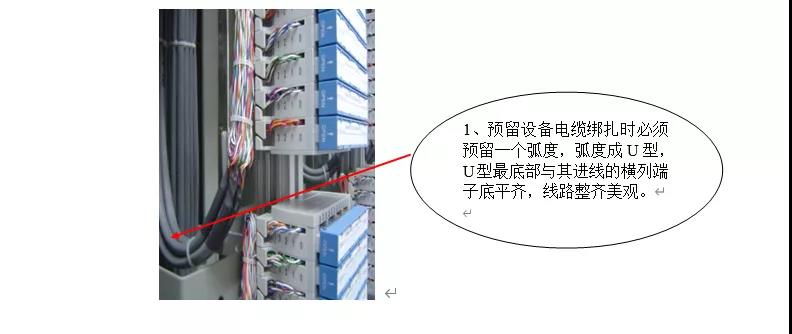

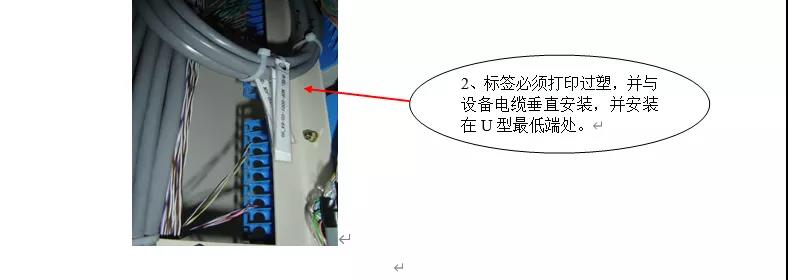

5、语音设备及电缆标签

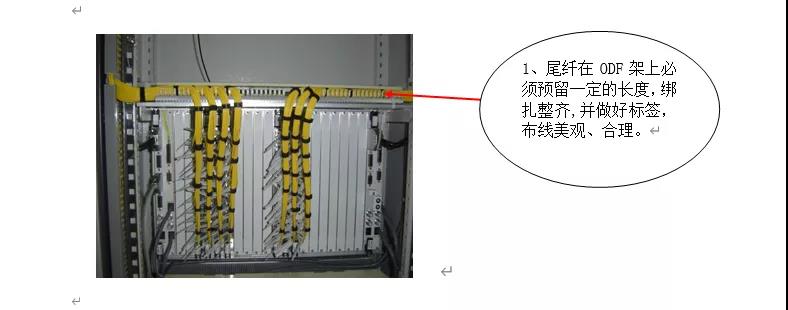

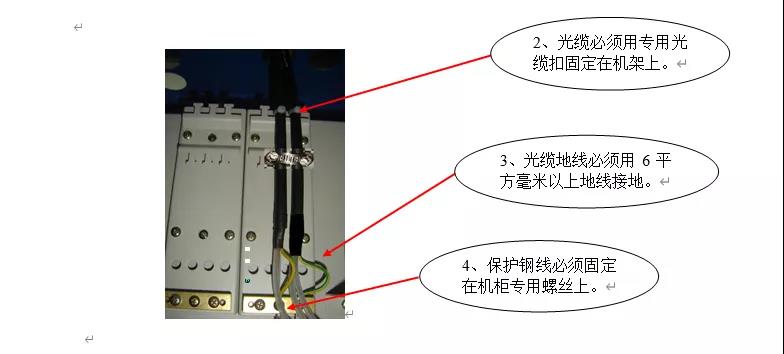

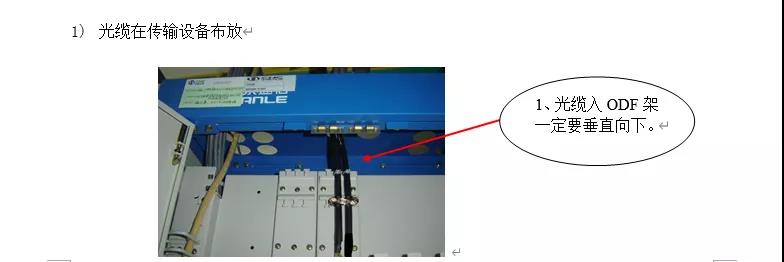

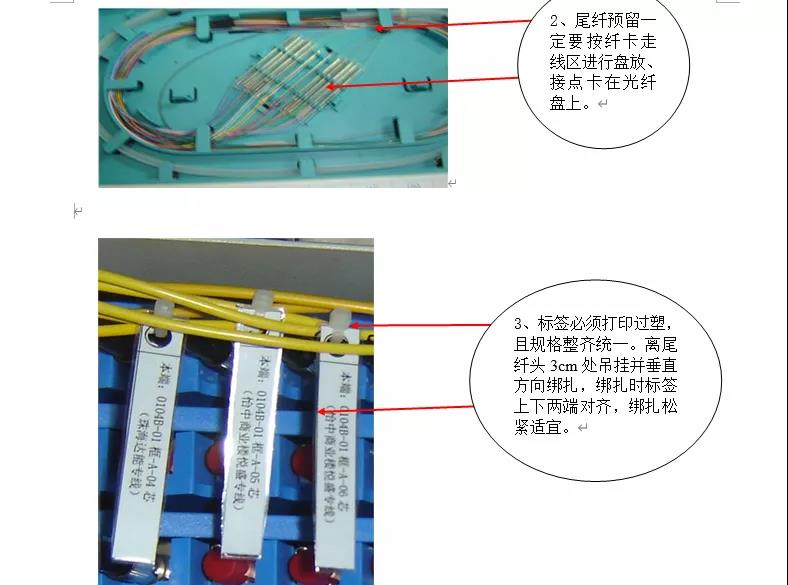

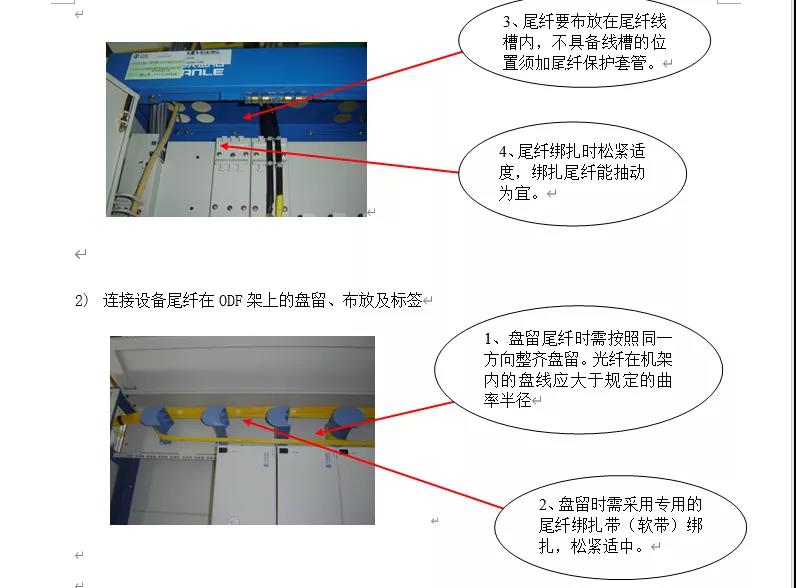

6、光纤

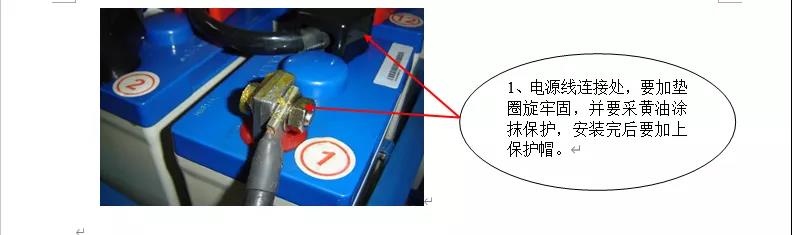

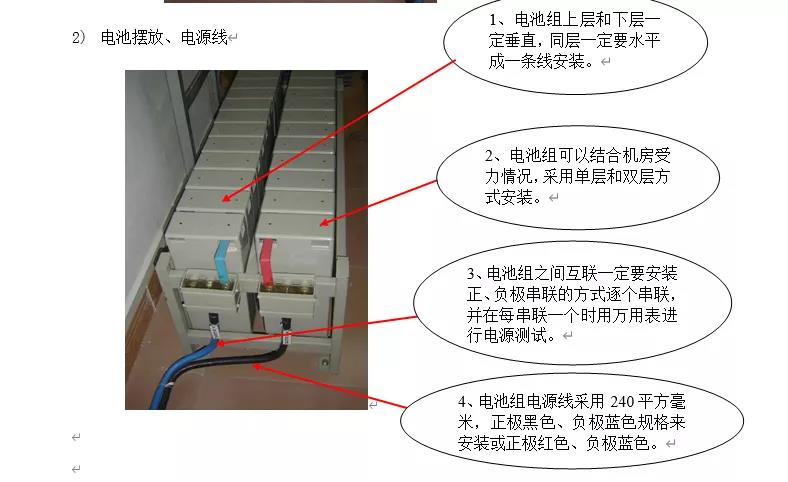

7、蓄电池

一、格兰头（Gland）：

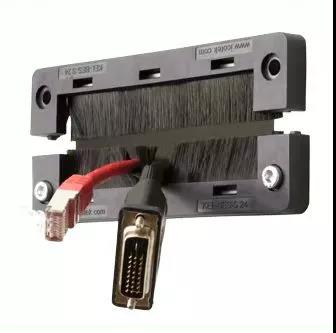

二、电缆引入系统（Cable Entry System）

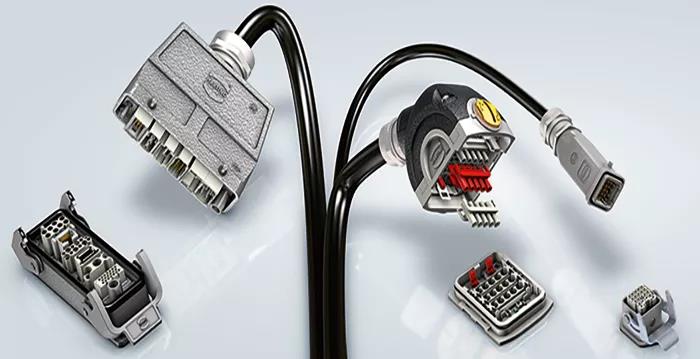

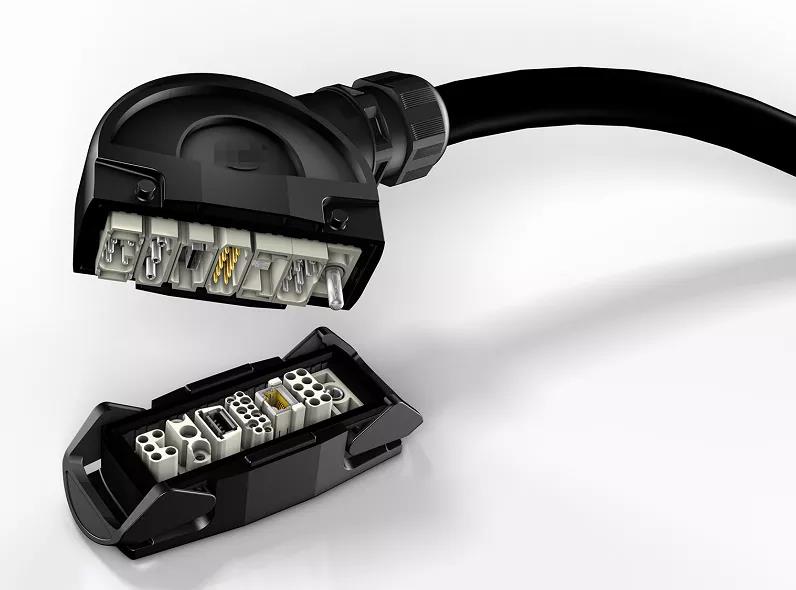

三、重载连接器（Heavy Duty Connectors）：

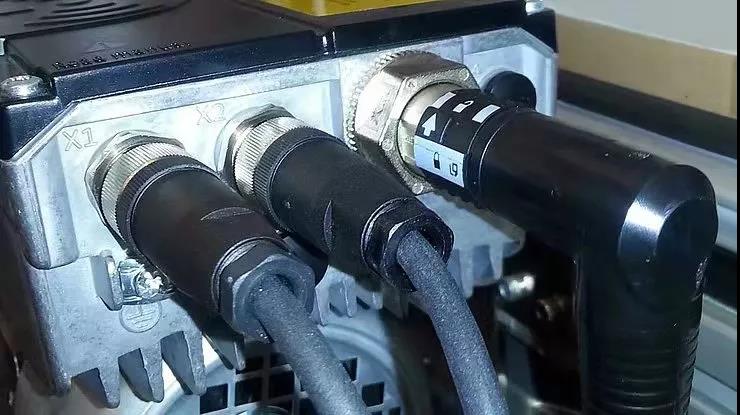

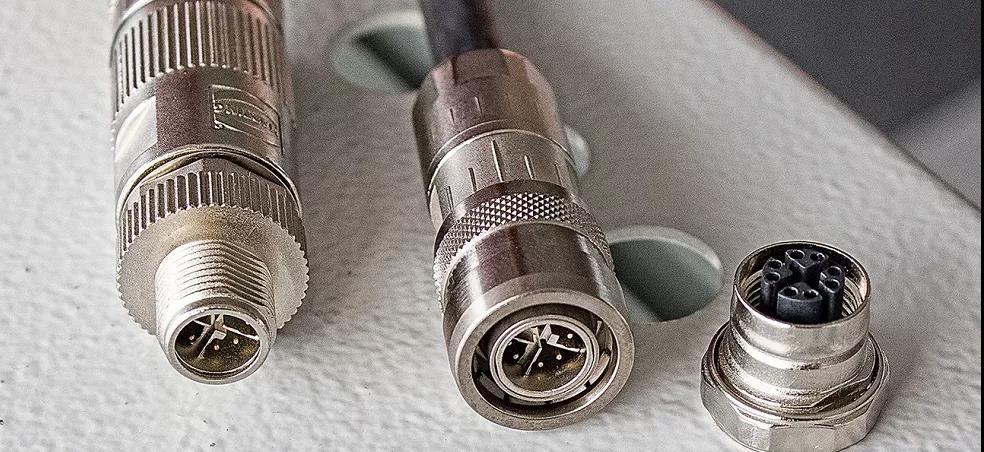

四、航空插头（Circular Connector）
